Schéma d’arrosage automatique goutte à goutte : un plan chiffré pour éviter les fins de ligne à sec
Un réseau qui arrose correctement commence par un plan : point d’eau, tuyau principal, dérivations et goutteurs. Pour réaliser votre schéma d’arrosage automatique goutte à goutte, dessinez d’abord les plantations, puis vérifiez que le débit et la pression disponibles suffisent. Voici un modèle à reproduire et les calculs nécessaires avant d’acheter les pièces.

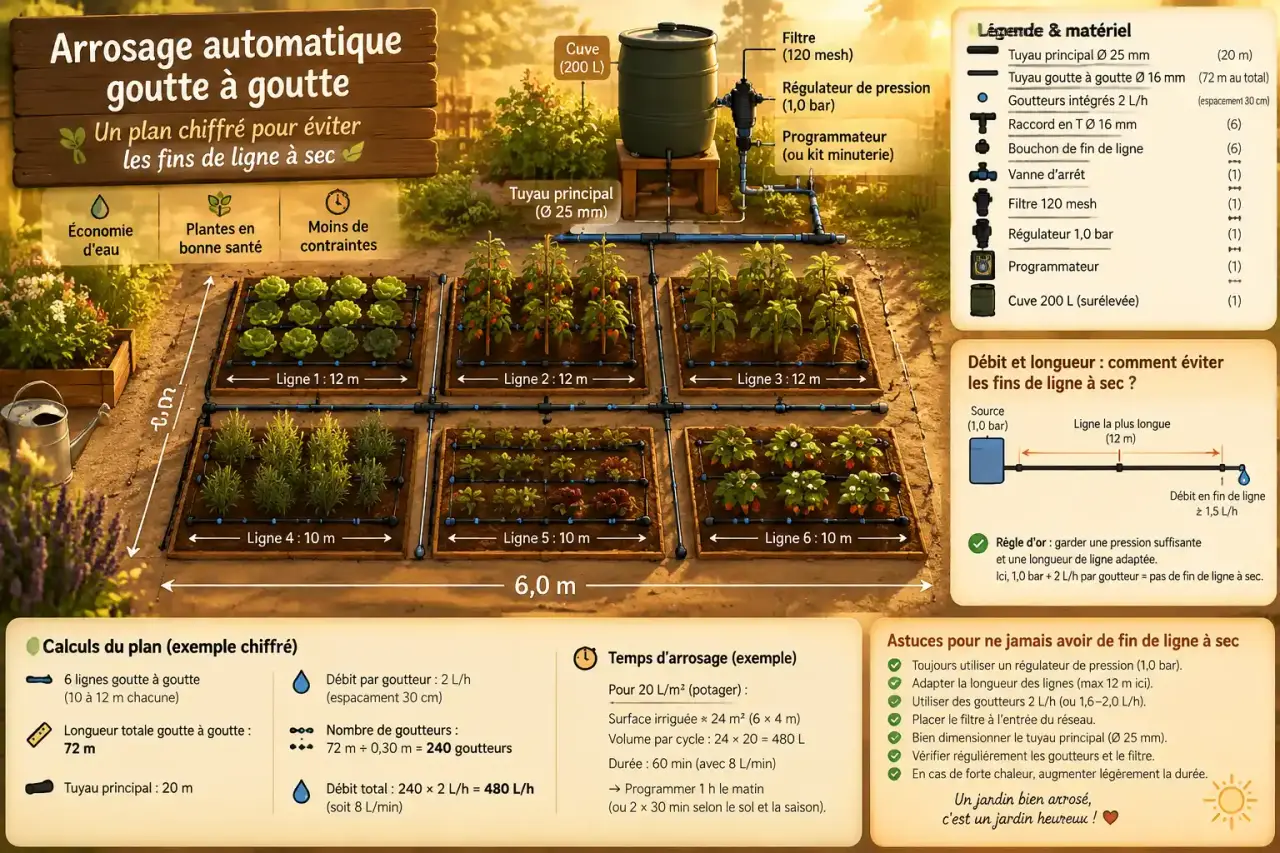

Un schéma type à adapter à votre jardin
Le schéma doit montrer deux choses : le chemin de l’eau et les zones commandées ensemble. Voici une installation simple alimentant deux rangs de potager et quelques pots. Les flèches indiquent le sens de circulation ; chaque ligne représente une branche, pas nécessairement un secteur indépendant.
Robinet → programmateur → filtre → réducteur de pression → tuyau principal
- Dérivation A → tuyau à goutteurs intégrés du premier rang → bouchon démontable.
- Dérivation B → tuyau à goutteurs intégrés du deuxième rang → bouchon démontable.
- Dérivation C → micro-tubes vers les pots → goutteurs rapportés.
Ce montage convient à un programmateur de robinet, sous réserve des préconisations du fabricant. Pour plusieurs secteurs indépendants, une nourrice et des électrovannes distribuent l’eau successivement. Leur emplacement et celui de la régulation dépendent alors du matériel choisi.
Sur votre feuille, relevez les longueurs, les obstacles et les différences de hauteur. Utilisez une échelle simple et une légende : trait épais pour la conduite principale, trait fin pour les dérivations, point pour chaque goutteur, croix pour les extrémités ouvrables. Indiquez aussi les raccords en T et les vannes accessibles.
Regroupez les plantes selon leurs besoins, pas seulement leur proximité. Des pots exposés au soleil et un massif ombragé peuvent nécessiter des programmes différents. Prévoyez cette séparation dès le dessin, même si leur consommation totale permettrait une alimentation commune.
Placer les goutteurs là où les racines utilisent l’eau
Le nombre de goutteurs dépend des plantations et de la surface de sol à humidifier. Un point d’eau au pied d’une petite plante n’équivaut pas à l’arrosage de toute la zone racinaire d’un arbuste. Dessinez donc les points d’émission avant de calculer le débit.
Goutteurs intégrés ou rapportés : deux implantations différentes
Les tuyaux à goutteurs intégrés espacés de 20, 30 ou 50 cm facilitent l’équipement de rangées régulières. Les goutteurs rapportés, installés avec une perforeuse adaptée, permettent de viser des plantations irrégulières et des pots. Les micro-tubes servent alors à rejoindre précisément chaque contenant depuis une conduite de distribution.
L’espacement doit correspondre à la plantation et à la diffusion de l’eau dans le sol. Après un essai, vérifiez la largeur et la profondeur de la terre humidifiée. En sol argileux, surveillez particulièrement les flaques et le ruissellement ; un débit plus faible ou des apports fractionnés peuvent être préférables.
En pente, privilégier une émission régulée
Un goutteur autocompensant stabilise son débit dans une plage de pression définie : il est utile sur terrain en pente ou lorsque la pression varie le long du réseau. Un goutteur turbulent non autocompensant convient davantage à une installation homogène sur terrain plat. L’autocompensation ne remplace pas une pression suffisante : vérifiez toujours la plage de fonctionnement annoncée.
Calculer le débit, puis choisir les tuyaux
Pour chaque zone fonctionnant simultanément, additionnez les consommations : débit total en L/h = somme du nombre de goutteurs × leur débit unitaire. Ne comptez pas ensemble les secteurs programmés pour fonctionner successivement.
Exemple : 10 goutteurs à 4 L/h et 20 goutteurs à 2 L/h demandent 80 L/h. Ajouter 10 micro-jets à 30 L/h porte le total à 380 L/h. Si l’alimentation ne fournit que 300 L/h, cet ensemble ne doit pas fonctionner simultanément : séparez les usages en secteurs.
Pour mesurer le débit au robinet, chronométrez le remplissage d’un récipient : débit en L/h = volume en litres × 3 600 ÷ durée en secondes. Cette mesure à écoulement libre donne un premier repère, mais ne garantit pas le même débit à la pression de fonctionnement. Gardez une marge et contrôlez le réseau en marche.
| Diamètre | Usage ou repère | Vigilance |
|---|---|---|
| 4 à 8 mm, dont 4,6 mm | Micro-tubes et petites dérivations | Éviter les longues lignes chargées en goutteurs. |
| 13 mm | Distribution de petits réseaux | À envisager plutôt qu’un micro-tube lorsque le parcours dépasse 15 m, selon le système. |
| PEBD 16 mm | Repère indicatif : jusqu’à 800 L/h | Capacité à vérifier selon longueur, pression et diamètre intérieur. |
| PEBD 20 mm | Repère indicatif : jusqu’à 1 500 L/h | Mêmes vérifications ; ce n’est pas un débit garanti. |
| 25 mm | Conduite principale plus exigeante | Dimensionnement selon les pertes de charge. |
Les conduites principales en PEBD ou PEHD se choisissent couramment entre 16 et 25 mm. Au-delà de 50 m sur un même circuit, réexaminez la distribution : départ plus central, diamètre supérieur ou sectorisation. La longueur seule ne suffit toutefois pas à imposer une solution.
Pensez au réseau comme à un radeau : charger toute la réserve sur une seule extrémité le déséquilibre. De même, raccorder toutes les lignes longues au bout d’une petite conduite concentre les pertes de charge. Dessiner une distribution centrale avec des branches plus courtes peut mieux répartir l’alimentation, sans multiplier inutilement les accessoires.
Vérifier la pression, surtout avec une cuve
Les équipements de goutte à goutte fonctionnent généralement dans des plages comprises entre 1 et 2,5 bars, selon leur conception. atoutloisir.com recommande 1 à 1,5 bars, tandis que mon-irrigation.com indique 1,5 à 2,5 bars. Ces valeurs ne sont pas interchangeables : la notice du matériel choisi prime.
Un robinet extérieur peut délivrer 2,5 à 3,5 bars ; mesurez plutôt que de le supposer. Le réducteur adapte la pression au réseau, tandis que le filtre limite le colmatage par les particules. Il ne supprime pas le calcaire dissous. Contrôlez la pression pendant l’arrosage, si possible jusqu’au point le plus défavorisé.
Avec une cuve, la hauteur disponible est déterminante : 1 bar correspond approximativement à 10 mètres de colonne d’eau, donc 2 bars à 20 mètres. Une cuve légèrement surélevée ne fournit pas la pression d’un robinet. Choisissez soit un ensemble spécifiquement compatible avec la gravité, programmateur compris, soit une pompe adaptée avec filtration et protection contre le manque d’eau.
Passer du plan à un programme testé
Prenons un potager équipé de 40 goutteurs à 4 L/h : le débit nécessaire est de 160 L/h. Avec quatre lignes de dix goutteurs, dessinez un collecteur, quatre raccords de départ et quatre extrémités ouvrables. Une conduite de 16 mm constitue une option à vérifier avec les longueurs et la documentation du fabricant.
Si l’objectif retenu pour un essai est de distribuer 2 litres par goutteur, le calcul donne : 2 ÷ 4 = 0,5 heure, soit 30 minutes. Ce volume n’est pas une recommandation universelle : adaptez-le aux plantes, à la météo et à l’humidité observée sous la surface.
- Montez le réseau, puis rincez les conduites avant de fermer les extrémités.
- Testez les raccords et comparez l’écoulement des premiers et derniers goutteurs.
- Programmez les secteurs successivement si le débit est limité.
- Observez le sol après les premiers cycles, puis ajustez durée et fréquence.
Un programmateur à piles suffit souvent pour un secteur ; un modèle multivoie ou un contrôleur avec électrovannes convient à plusieurs zones. Avant l’achat d’un kit, vérifiez ses limites de longueur, sa pression requise et ses raccords. Enfin, gardez filtre et bouchons accessibles, contrôlez les piles avant une absence et respectez les restrictions locales d’arrosage.
